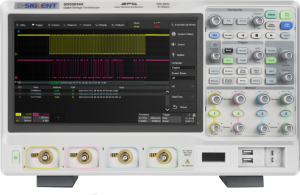

SDS5104X - Oszilloskop - Siglent

Dekodierung von seriellen Protokollen
Die Geräte der SDS5000X Plus Serie verfügen über eine Vielzahl an Dekodern für die Analyse von seriellen Datenprotokollen. Zur Standardausstattung gehören die Embedded Protokolle wie I2C, SPI und UART sowie die Automotive Protokolle CAN und LIN. Darüber hinaus sind Decoder für die folgenden Protokolle optional erhältlich - CAN FD, Flexray, Sent, MIL-Std 1553B, I2S.

Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.

Digitale Logikanalyse - Mixed Signal Mode
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Oszilloskope der SDS5000X Serie verfügen optional über 16 digitale Logikkanäle. Die digitalen Eingänge verfügen über eine Speichertiefe von 62,5 MPunkte/Kanal und können die Signale mit max. 1,25 GS/s abtasten.

Optionaler Funktionsgenerator
Als optionale Erweiterung verfügen die Oszilloskope der SDS5000X Serie über einen kompakten, externen USB-basierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus). Darüber hinaus können mit der Software Easy Wave auch arbiträre Kurvenverläufe erzeugt und mit einer Auflösung von 14 Bit und 125 MS/s wiedergegeben werden.

Umfangreiche Analysefunktionen
Neben über 50 verschiedenen Messparametern zur automatischen Signalauswertung verfügt das SDS5104X Oszilloskop über weitere Analysefunktionen wie Bode Plot zur Vermessung von Filtern und Baugruppen, Maskentest, Leistungsanalyse u.v.m.

Schnelle Updaterate
Mit bis zu 110.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.

Im Sequence Mode sind sogar bis 500.000 Erfassungen/s möglich
