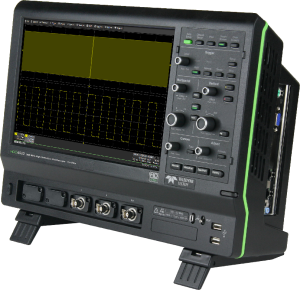

HDO4032 - Teledyne LeCroy

12 Bit vertikale Auflösung - HD4096
HD steht für High Definition, der Wert 4096 beschreibt die Anzahl der Quantisierungsstufen bei einem 12 Bit A/D Wandler. Herkömmliche Oszilloskope arbeiten in der Regel mit 8 Bit Wandlern und haben daher nur 256 Stufen. Die HDO Serie bietet Ihnen also eine 16-fach bessere Auflösung. Ebenfalls optimierte analoge Eingänge ergeben mit der höheren Wandlerauflösung eine deutlich verbesserte Amplitudengenauigkeit. Dies wird deutlich sichtbar in der detailgetreueren, rauschärmeren Kurvendarstellung. So lassen sich selbst kleinste Signalinhalte erfassen.

Labnotebook - Die clevere Art der Dokumentation
Natürlich können Sie alle erforderlichen Informationen zu Ihrer Messung speichern, den Bildschirminhalt drucken, sowie die kompletten gemessenen Werte festhalten. Mit Labnotebook erledigen Sie all diese Aufgaben mit nur einem Knopfdruck. Und selbstverständlich können Sie Ihre gespeicherten Daten ebenso einfach zu einem späteren Zeitpunkt wieder in das Oszilloskop laden oder am PC auswerten. Labnotebook spart Zeit und erhöht die Qualität Ihrer Dokumentation.

Protokollanalyse für serielle Datenprotokolle (optional)
Für die HDO4000 Serie ist eine Vielzahl von Trigger und Dekoderoptionen für die Analyse von seriellen Datenprotokollen erhältlich, darunter Automotive Protokolle wie CAN, LIN, Flexray, Embedded Protokolle wie I2C, SPI, UART und viele mehr. Die gemeinsame Darstellung der Dekodierung mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene.

WaveScan

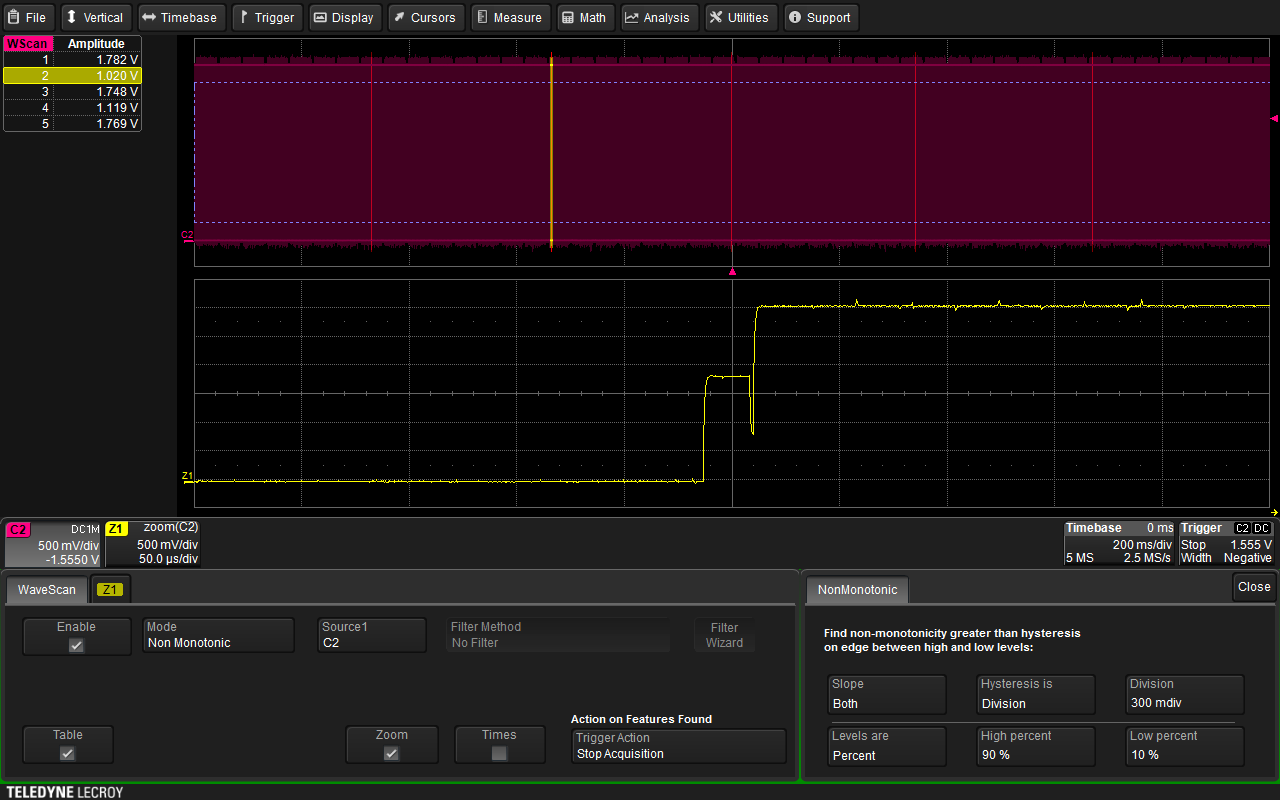

Die WaveScan Funktion durchsucht erfasste Daten nach bestimmten Inhalten, z.B. dem Auftreten eines vordefinierten Tastverhätlnis. Werden diese Inhalte erkannt so kann eine Aktion ausgelöst werden wie Stoppen der Acquisition oder automatisches Speichern. Damit ist WaveScan ein nützliches Instrument bei der Fehlersuche.

Power- und Spektrumanalyse (optional)
Zwei leistungsfähige Optionspakete erweitern die Funktionalität des Gerätes für spezielle Aufgaben. Die Poweranalyse unterstützt den Entwickler z.B. beim Design von Schaltnetzteilen etc. und fügt dem Oszilloskope viele spezielle Messfunktionen hinzu.

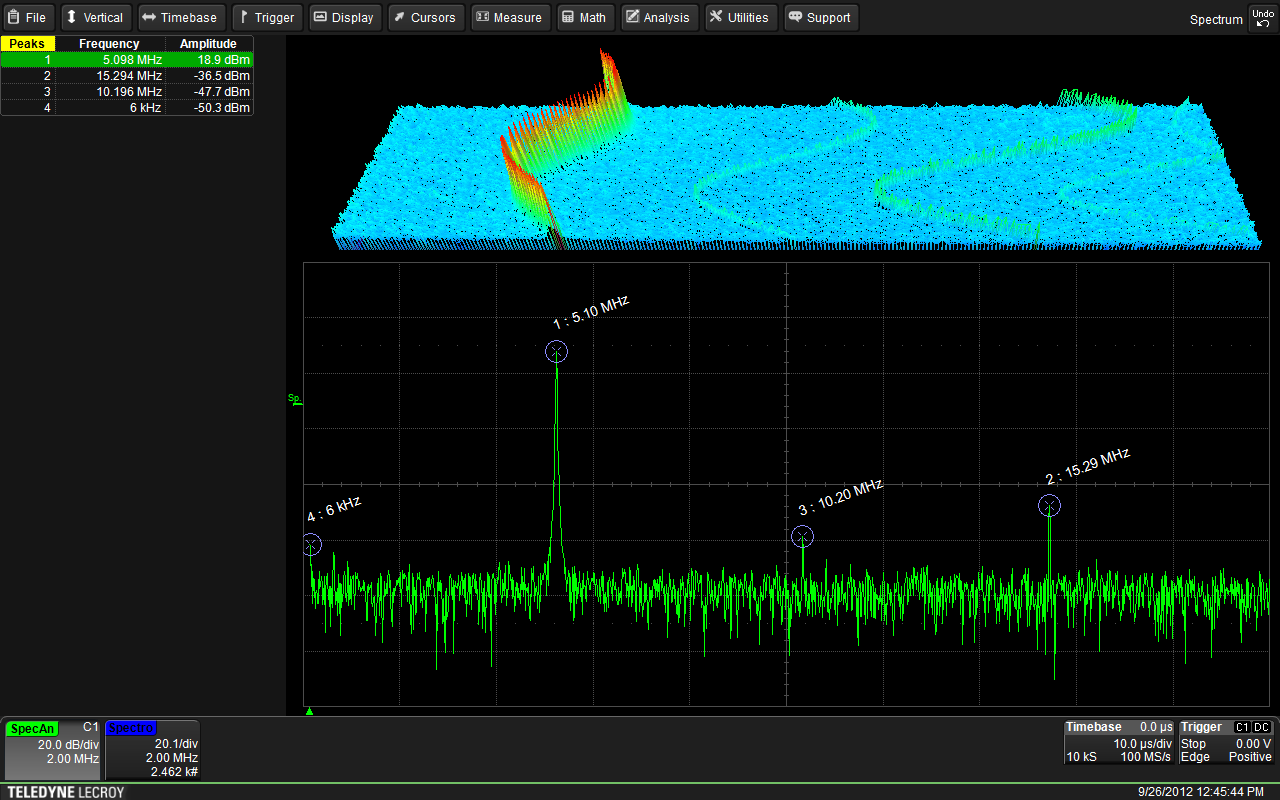

Die Spektrumanalyse ermöglicht die Darstellung und Auswertung der erfassten Signale im Frequenzbereich. Das automatische Auffinden und Vermessen von Spitzenwerten sowie die ebenfalls enthaltene 3D-Wasserfalldarstellung sind nur einige der hilfreichen Werkzeuge die diese Option bereitstellt.
